网络图属性设置

1.网络图的属性设置要特别注意一个问题，在这里有两个设置，一个是“显示设置”，另一个是“打印设置”。显示设置是指在屏幕上的显示效果，打印设置才是指打印的效果，

所以打印前一定要在“打印设置”里进行设置，才能得到想要的打印效果。

2.在网络图的属性设置中，可对网络图中的计划工作名称、标题名称、节点编号的显示及打印颜色、字体等进行设置，以及图与边框的距离和各种工作线的粗细。还能以打印色来显示网络图。

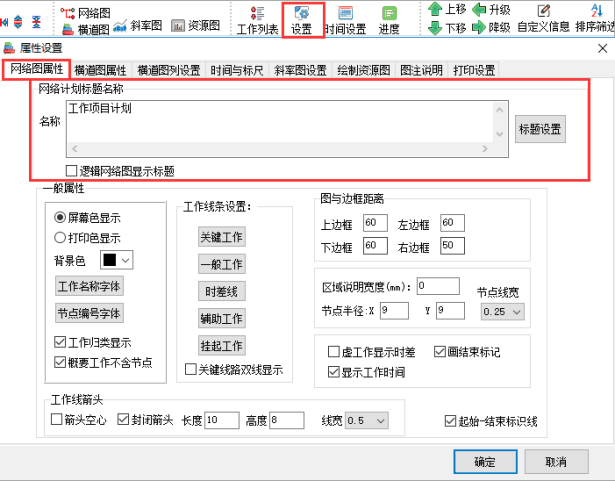

鼠标点击上方工具栏中的“设置”，选择“网络图属性”页面，功能介绍如下：

1.在“网络计划标题名称”框中修改网络图进度计划标题名称。

2.标题名称输入栏下方可设置“标题与边框间距”，可选择是否”绘制标题下划线”、“绘制标题边框”与“始终显示工程名称”。

3.如需标题名称换行，在换行位置按下Entenr键即可。

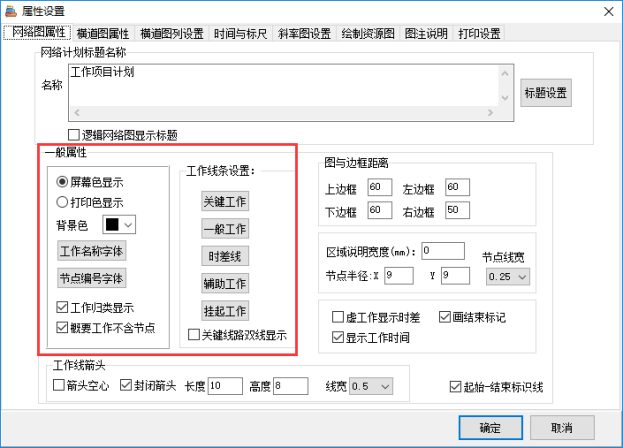

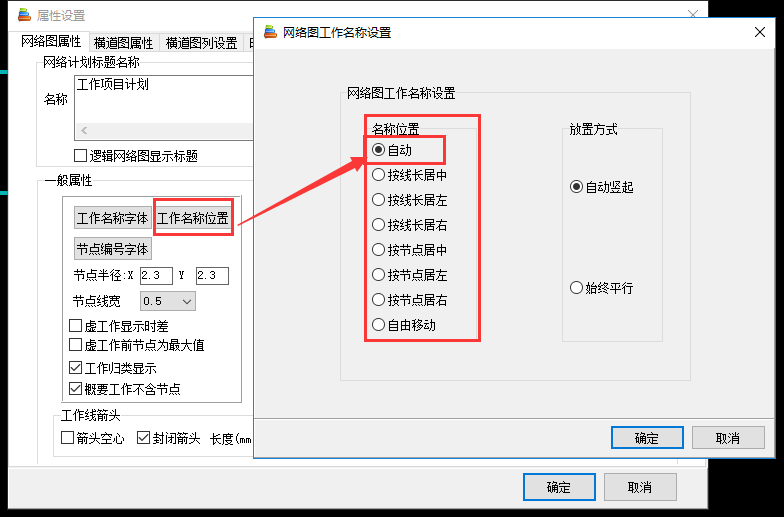

1.一般属性设置中有“屏幕色显示”与“打印色显示”设置，屏幕色显示指图形在软件中的色彩显示效果，打印色显示指图形打印出来的色彩显示效果。

2.如下图，鼠标点击屏幕色显示或是打印色显示前面的圆圈，再在其下面的目录中设置工作线颜色与工作线粗细。

3.也可设置“标题名称字体”，“工作名称字体”，“节点编号字体”。两种模式需分开设置。（如需在作图页面上背景色显示为白色，选择“打印色显示”即可。）

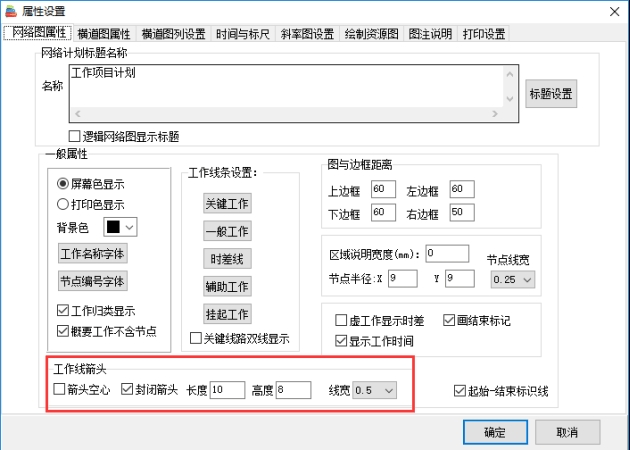

1.工作线箭头按照不同需求可选择显示为空心箭头。勾选下图中“工作线箭头空心”，同时可设置“箭头长度”与“箭头高度”。

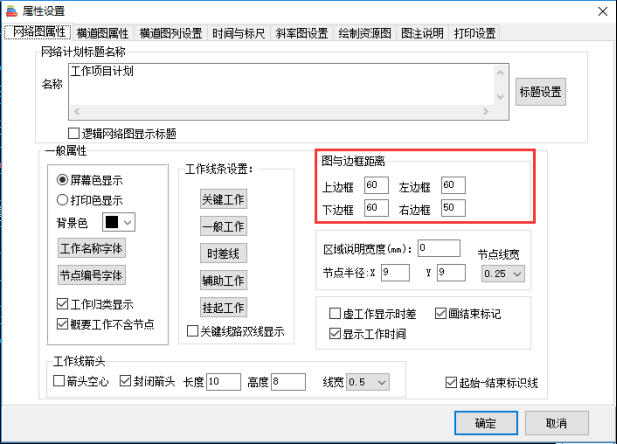

这里的图与边框的距离指的是所做的图与其标尺外边框的距离，可自定义设置。如下图可自定义图与“上边框”、“下边框”、“左边看”、“右边框”的距离。

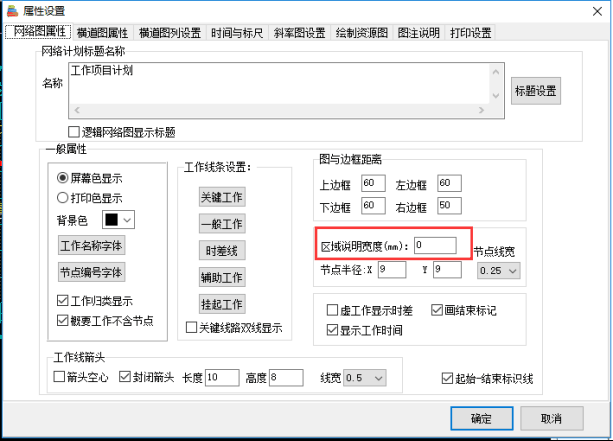

在网络图中可设置区域说明分组，详细介绍可见【第二章、编制网络计划图】中【设置区域说明】。

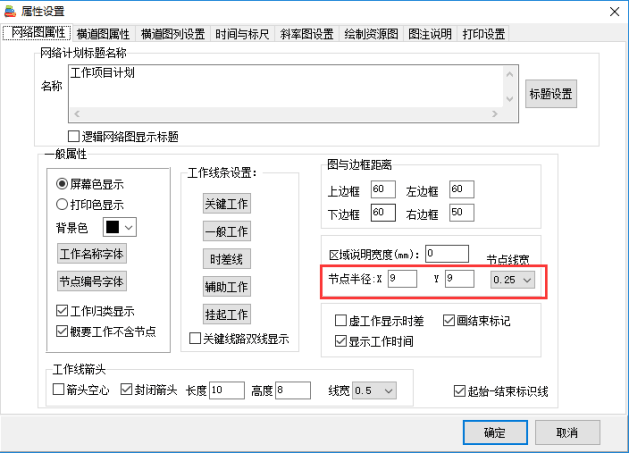

“节点半径”调整，既可自定义设置网络图节点编号的半径。

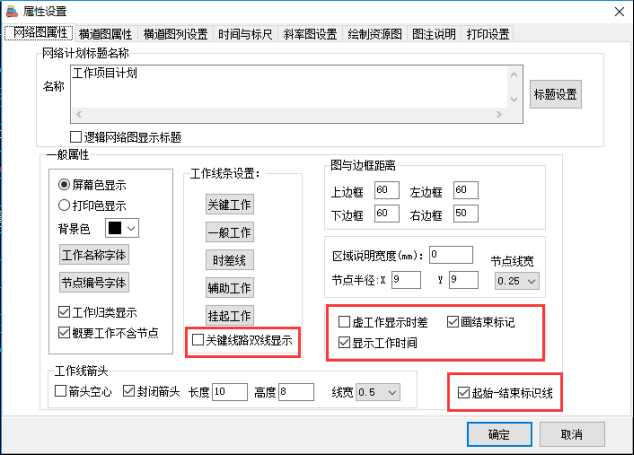

1.可在上面勾选“关键线路双线显示”，“画结束标记”，“显示工作时间”，“虚工作显示时差”，“网络图起始时间-结束时间标识线”。

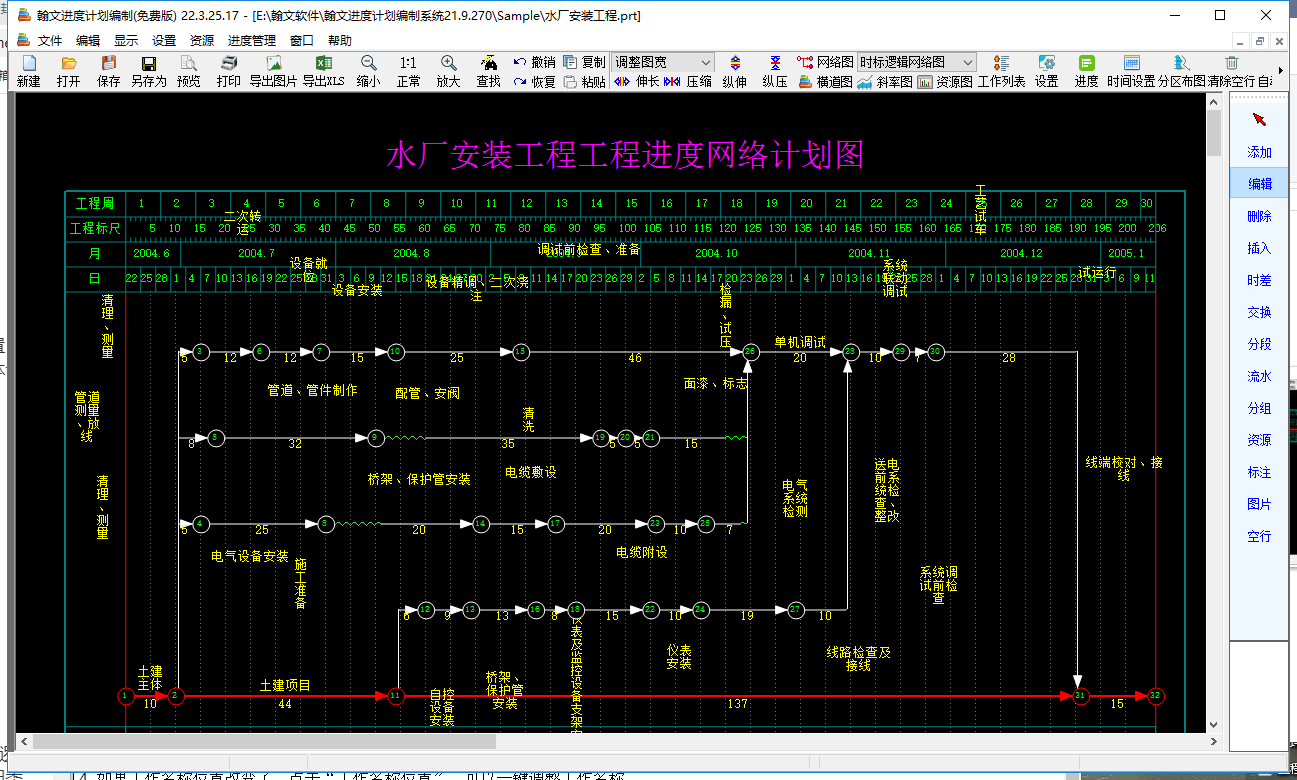

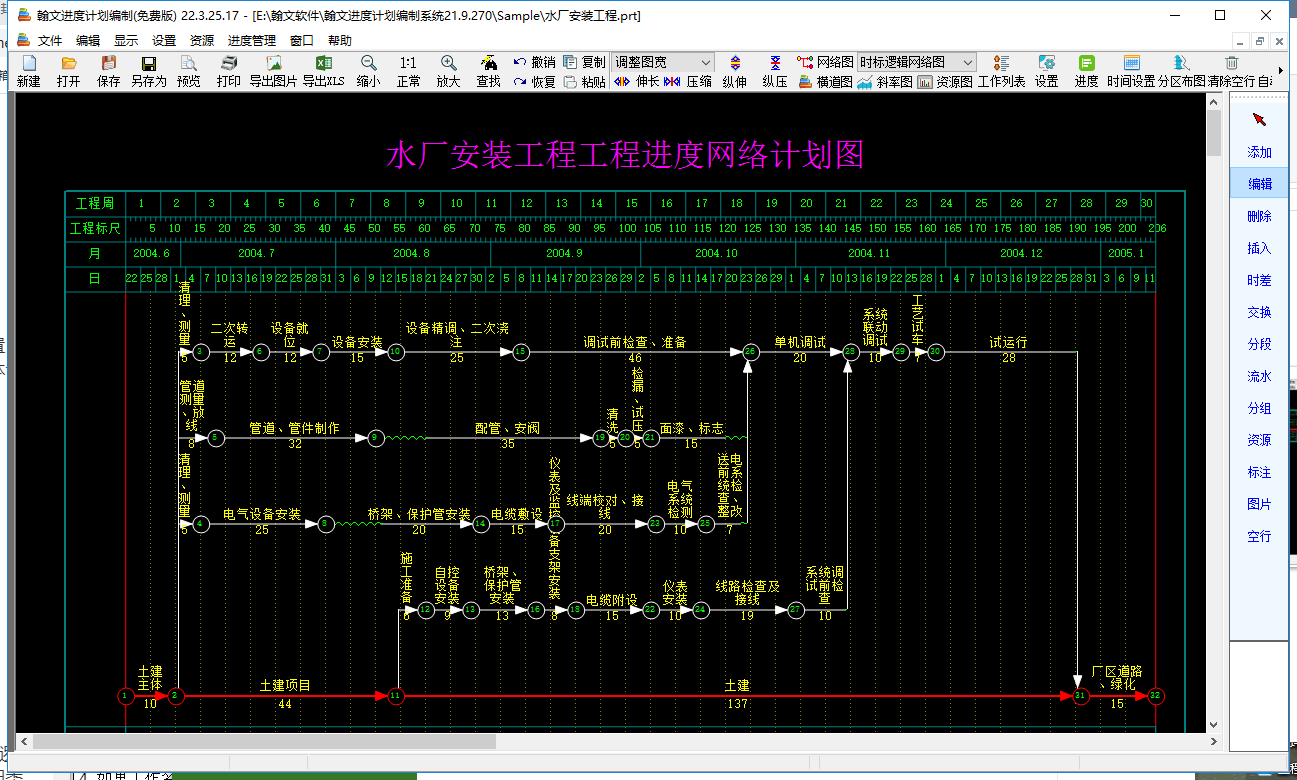

2.在网络图属性设置中确定整个网络图的绘图风格和模式。请注意改变选择和设置后网络图的变化。
