35 、画流程图
以特定的图形符号加上说明，表示算法的图，称为流程图或框图。流程图是流经一个系统的信息流、观点流或部件流的图形代表。流程图主要用来说明某一过程。这种过程既可以是生产线上的工艺流程，也可以是完成一项任务必需的管理过程。
为便于识别，绘制流程图的习惯做法是：
1.圆角矩形表示“开始”与“结束”
2.矩形表示行动方案、普通工作环节用
3.菱形表示问题判断或判定（审核/审批/评审）环节
4.用平行四边形表示数据的输入输出
5圆形（椭圆）表示联系，同一流程图中从一个进程到另一个进程的交叉引用
- .箭头代表工作流向，表示执行的方向与顺序
操作方法：
用鼠标选择左边工具栏中的流程图形状，如下图所示，在作图页面上点击鼠标左键拖拉，再点击鼠标左键，在弹出的文本属性框中设置文本内容及选择文本字体等。
添加完成后按此方法继续添加下一个工作流程，再选择工具栏中的“流程图连接线”工具，对流程图进行连接。

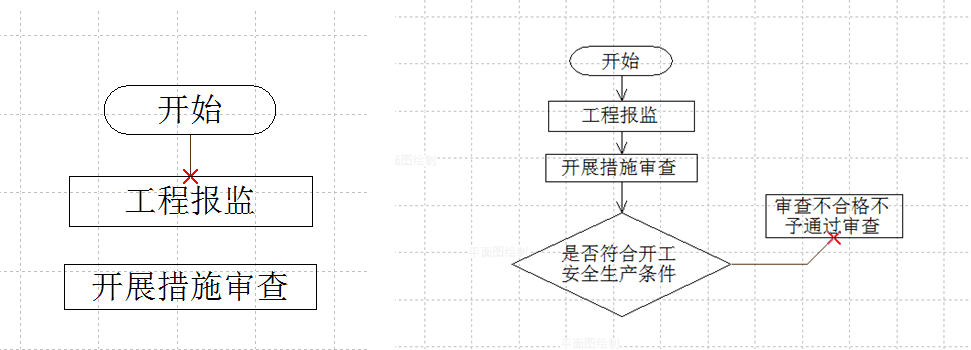

连接流程图过程中，可以看见在流程图文本框中间出现一个红色的“x”标记，可自动捕捉流程图连接线，以方便连接。（若是角度歪斜的地方，也会自动调整。）
连接完成后，鼠标可任意拖动、调整流程图文本框，流程图连接线箭头会跟着文本框的改动而改变，无需重新连接。

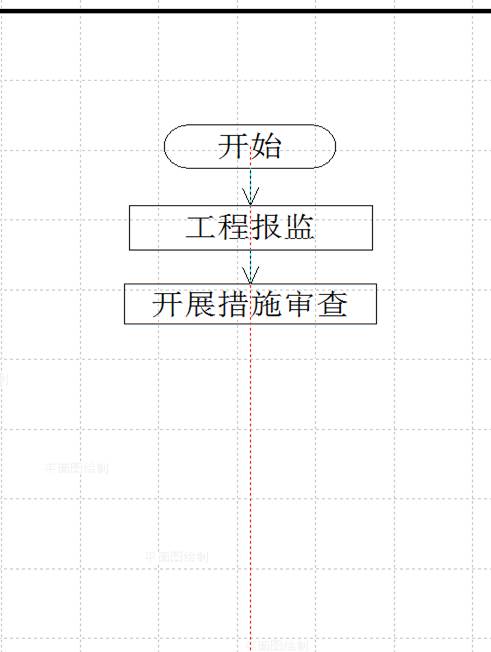

用鼠标拖动某一个流程图文本框时，中间出现的一条红线为自动捕捉中点对齐线。如下图：

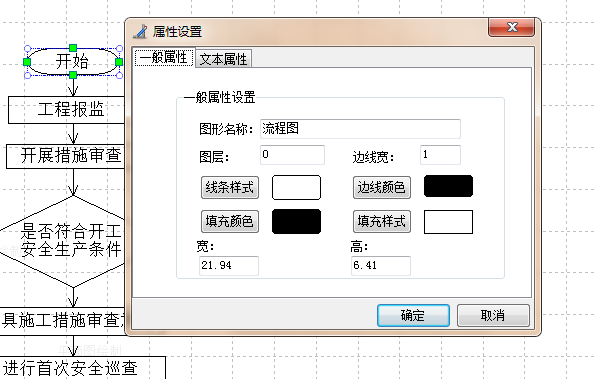

流程图完成后，可用鼠标选中某一个流程图文本框，点鼠标右键选择“属性”，（或是用鼠标双击流程图文本框），在弹出的“属性设置”页面中，“文本属性”页面可修改文本内容、字体等。在“一般属性”设置页面中，可设置流程图文本框的宽与高，线条样式、边框颜色、填充颜色及样式等。

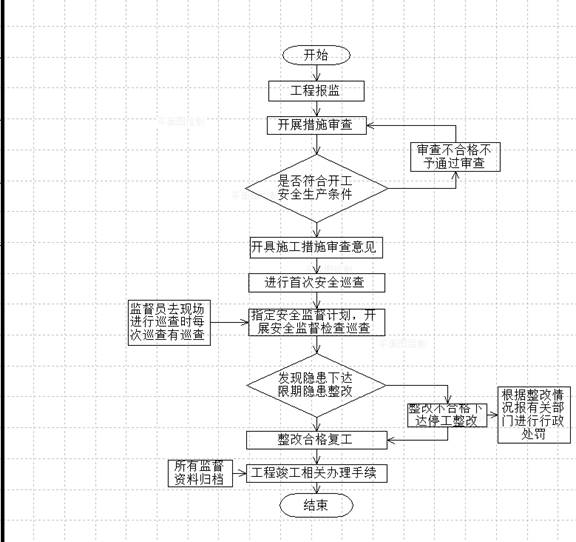

完成图：
