2 、现场水、电线路 的绘制

为了简化您的操作，本软件专门提供了直接绘制水、电线路等的方法。

绘制现场水电线：

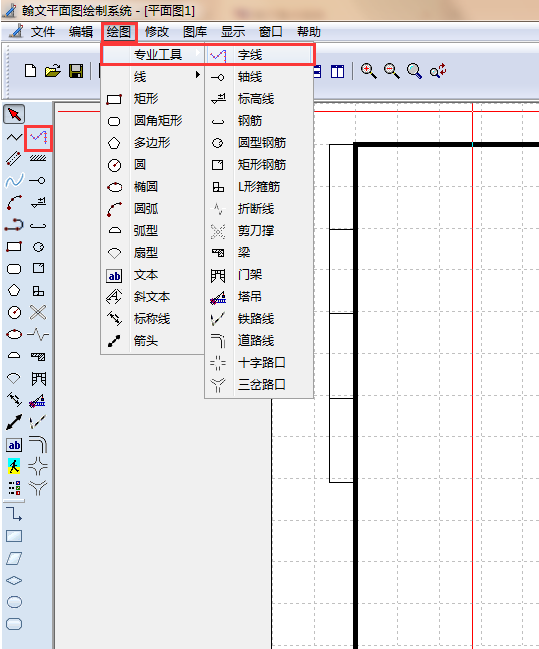

在绘制施工平面图时，通常用带“S”字的折线代表施工用水线路、用带“V”的折线代表施工用电线路，要绘制这两种线形，可以使用软件左工具栏上面的按钮 或者主菜单画图中的字线命令。如下：

具体绘制方法同折线相同，您只需在图纸上用鼠标左键点击其点轨迹，就能够轻松绘制一条“字”线。同样，您可以使用右键结束操作，使用Shift键可向任一角度画，也可自定义输入长度及角度。

下面我们来具体介绍一下字线的属性设置。打开“字”线的属性编辑器，同样有三种途径：在需要更改的“字”线被选中的情况下，双击鼠标左键、或使用右键菜单中的“属性”命令以及菜单栏上“修改”菜单中的属性项，该“字线”的一般属性设置与折线设置一致，下面介绍“字线属性”设置如下图：

其形式与折线的属性编辑器相似，与折线的属性编辑器存在区别的是增加了文字、间距以及字体设置，下面我们来具体讲解其具体用法：

改文字：

填入“文字内容”编辑框中填入的字符将在折线中按照一定的间距显示。编辑框中如果显示为“V”，则我们绘制的即为带“V”字的折线。在编辑框中，如果有必要，您可以填入任何字符及汉字，个数及大小写均不受限制。现在我们将大写的“V”改为大写的“S”，在施工平面图中即表示将电线改为水线。见下图：

改间距：

在标注间距后面的编辑框中填入的数值即为线上字符的间距值，在我们绘制好一条字线后，系统将自动分配一个初始间距值，原则上，您可以在编辑框中输入一个任意大于0的正实数，您将看到图形发生的改变如下：

改字体：

在“字线属性”对话框中，有一个字体按钮，该按钮是用来设置字线上字符的字体。下面我们来具体介绍一下如何设置字体，点击“字体”按钮，屏幕将弹出如下对话框：

在对话框中，可以更改字体、字体样式、大小、效果以及语系。点击字体对话框的确定按钮，然后再点击字线属性编辑器的确定按钮，确认当前操作后退出，当前图形就如下所示了：
