33 、图例设置

图例是集中于平面图上各种符号和颜色所代表内容与指标的说明，有助于更好的认识平面图。

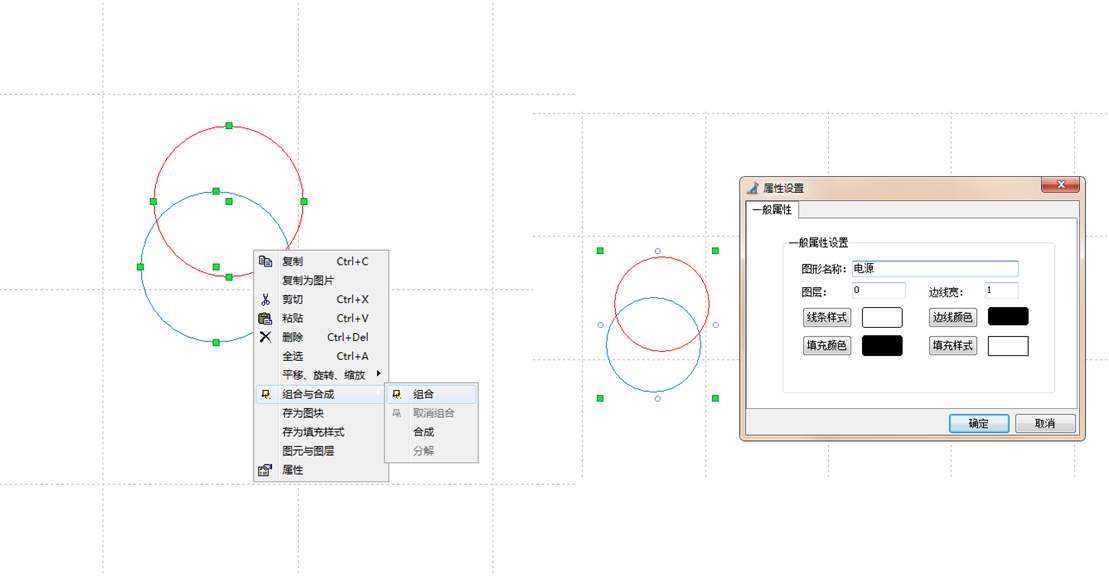

图例设置，首先，自己画的图形需要组合（用鼠标选中画出的图形，点鼠标右键选择组合）。组合完成后，选中组合后的图形，点鼠标右键（或双击鼠标）选择属性，在“一般属性”页面设置中修改图形名称。如下图：

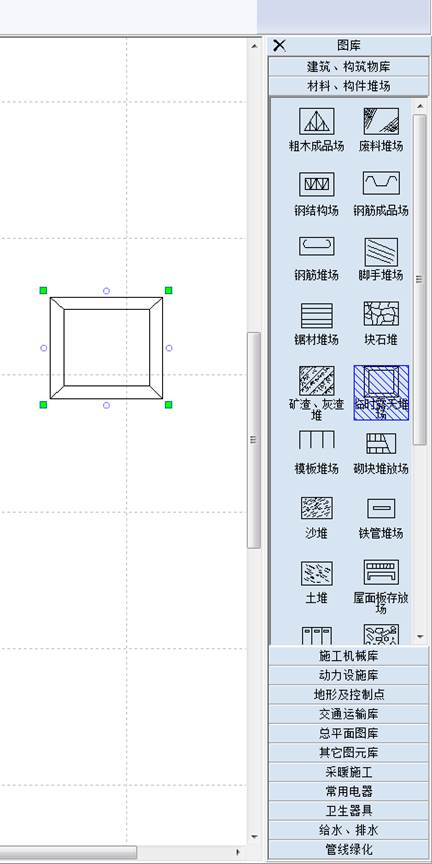

也可直接在右边图库中选择图形添加到平面图中。

平面图制作完成后，可点工具栏中的“图例”设置工具，用鼠标在作图页面中拖拉一个框。选中图例框，点鼠标右键选择“属性”（或双击图例框），在图例属性设置页面中，将图例中未显示的模块添加到图例中显示。（可自己设置图例的宽度、高度、列数与行距、字体等。）
