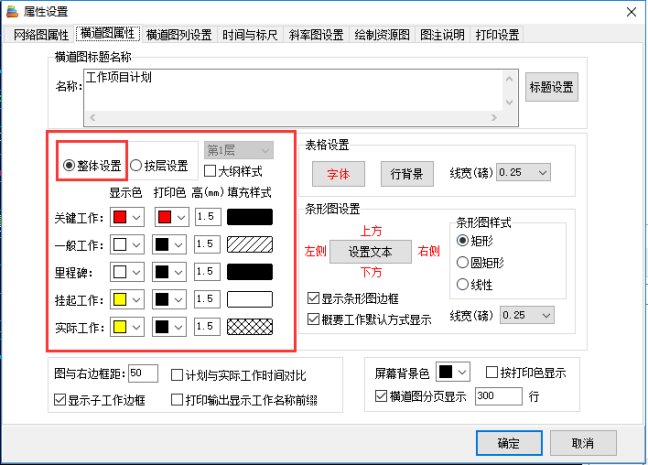

1. 选择“整体设置”横道条，可设置整个横道图“关键工作”、“一般工作”、“里程碑”、“挂起工作”与“实际工作”的“显示色”、“打印色”以及横道条的“高度”与“填充样式”。

（显示色即在电脑屏幕上显示所见图形色彩，打印色即打印出来所见图形色彩。）

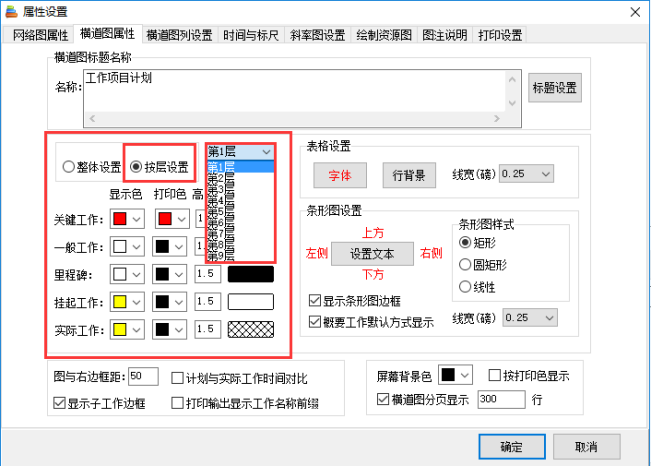

2. 横道图中如有主工作与子工作的存在，且需要区分主工作与子工作的工作样式，可选择“按层设置”横道条。

第一层对应工作编号1 、2 、3 、4……

第二层对应工作编号1.1 、1.2 、2.1 、3.1 、4.1 ……

第三层对应工作编号1.1.1 、1.1.2 、2.1.1 、3.1.1 、4.1.1 ……

以此类推，设置各层工作的“显示色”、“打印色”、“高度”与“填充样式”。

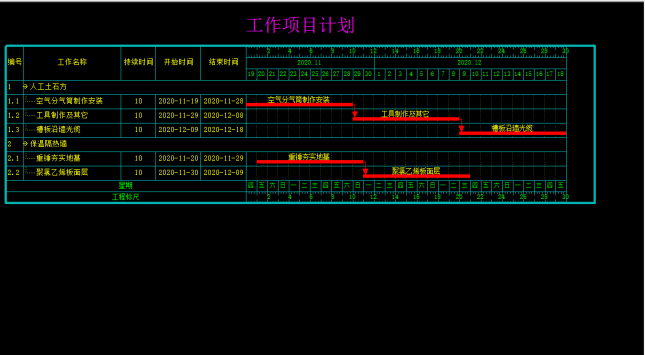

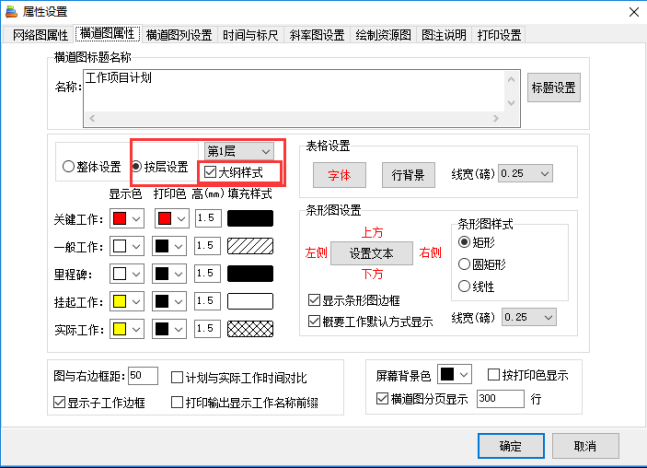

横道图中如有主工作与子工作的存在，如果主工作要以大纲模式显示，可以勾选“大纲样式”。

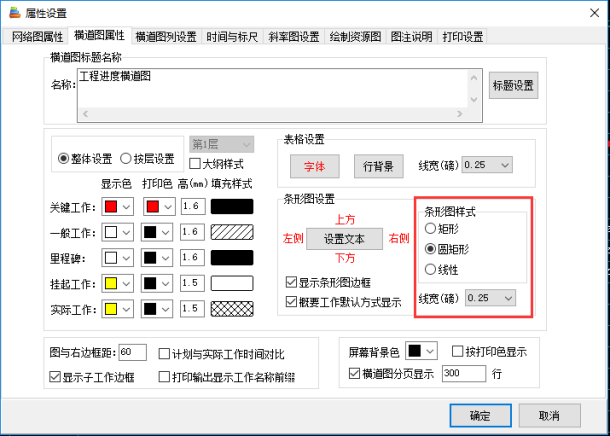

3. 横道图中可以设置横道条样式，包括“矩形”、“圆矩形”和“线性”三种条形图样式。“线性”条形图样式也可以根据需要设置线宽。
