工程管理曲线，其实际内容为经历的工期与相对应时间所完成的工程量的百分比的对应点的集合。即为已过去多少时间（占总工期的百分比），完成了多少工作量（占总工程量的百分比）。 按照横道图，将各个工程活动的预算成本在活动的持续时间上平均分配，然后在项目生命周期上累加得到。也是项目控制的基准曲线

1. 1显示工程管理曲线，.点击上方菜单栏中的“进度管理”，选择“工程管理曲线”，选择“显示工程管理曲线”即可。











如下图：

白色曲线为计划工程管理曲线。

红色曲线为实际工程管理曲线。











2. 工程管理曲线设置，点击上方菜单栏中的“进度管理”，选择“工程管理曲线”，选择“工程管理曲线设置”。

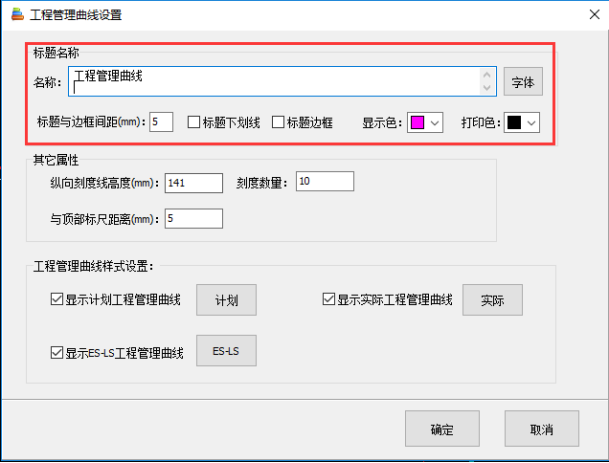

2.1在工程管理曲线设置页面中，修改工程管理曲线的“标题名称”与选择“字体”，设置“标题与边框间距”，勾选显示“标题下划线”及“标题边框”。工程管理曲线中的标题名称字体颜色和横道图、网络图同样需分别设置“显示色”与“打印色”。











2.2在工程管理曲线页面中，设置工程管理曲线的 “纵向刻度线高度”、“刻度数量”、“与顶部标尺的距离”。通过设置来调整工程管理曲线图的页面显示。











2.3在工程管理曲线页面中，进行工程管理曲线样式设置，勾选“显示计划工程管理曲线”、“显示实际工程管理曲线”、“显示ES-LS工程管理曲线”，进入到“线条样式设置”页面中，分别设置“线条宽度”、“线条宽度”、线条“显示色”与“打印色”。











2.4“ES-LS工程管理曲线”需要在网络图中有时差的情况下才能显示。
